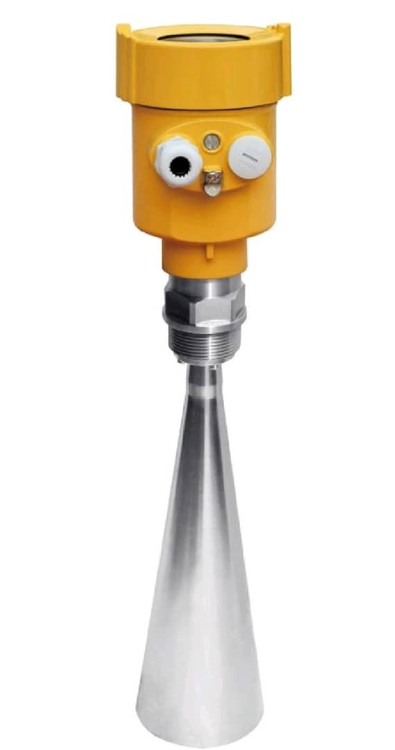

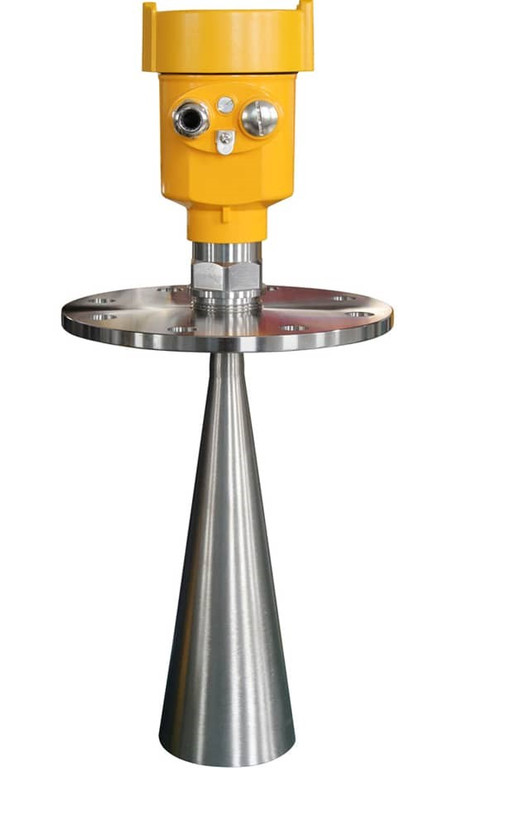

ارتفاع سنج راداری- سطح سنج راداری

سطح سنج رادار نوعی ابزار اندازه گیری است که از فناوری رادار برای تعیین سطح یک ماده، معمولا مایعات یا جامدات، در یک ظرف یا محیط استفاده می کند.  این دستگاه ها معمولا در صنایع مختلف از جمله نفت و گاز، تصفیه آب و فاضلاب، مواد غذایی و آشامیدنی و مواد شیمیایی کاربرد دارند.

 چگونه کار می کند:

 1. امواج رادار: دستگاه سیگنال های رادار مایکروویو را به سمت سطح ماده اندازه گیری می کند.

 2. انعکاس: هنگامی که امواج رادار به سطح برخورد می کنند، به حسگر منعکس می شوند.

 3. اندازه گیری زمان: فاصله تا سطح را بر اساس مدت زمان بازگشت امواج رادار محاسبه می کند.  سپس این فاصله به اندازه گیری سطح تبدیل می شود.

 4. محاسبه سطح: سطح اغلب در رابطه با ارتفاع کل مخزن یا کانتینر محاسبه می شود تا درصد قرائت کامل را ارائه دهد.

 مزایا:

 • اندازه گیری بدون تماس: میترهای سطح رادار می توانند سطوح را بدون تماس مستقیم با مواد اندازه گیری کنند و خطرات آلودگی را کاهش دهند.

 • دقت: آنها دقت و قابلیت اطمینان بالایی را حتی در شرایط چالش برانگیز مانند فشار بالا، نوسانات دما و تداخل بخار یا گرد و غبار ارائه می دهند.

 • تطبیق پذیری: مناسب برای کاربردهای مختلف از جمله سطوح متلاطم و دارای تغییر چگالی.

 کاربردها:

 • مخازن ذخیره مایع: در پالایشگاه های نفت، کارخانه های شیمیایی و تاسیسات تصفیه آب استفاده می شود.

 • جامدات حجیم: برای اندازه گیری سطوح پودرها و گرانول ها در سیلوها و قیف ها موثر است.

 • مانیتورینگ محیطی: در رودخانه ها، دریاچه ها و سایر آب ها برای پایش سطح استفاده می شود.

 انواع سطح سنج رادار:

 1. رادار Time-of-Flight: مدت زمان بازگشت سیگنال رادار را اندازه گیری می کند.

 2. موج پیوسته مدوله شده فرکانس (FMCW): از مدولاسیون فرکانس برای ارائه اندازه گیری های دقیق تر استفاده می کند و می تواند برای کاربردهای پیچیده استفاده شود.

 ملاحظات:

 • خواص مواد: ثابت دی الکتریک ماده می تواند بر دقت اندازه گیری تأثیر بگذارد.

 • نصب: نصب صحیح برای جلوگیری از تداخل سازه ها یا موانع بسیار مهم است.

 • کالیبراسیون: کالیبراسیون منظم ممکن است برای حفظ دقت در طول زمان لازم باشد.

 سطح سنج راداری ابزاری ضروری برای صنایعی است که نیاز به نظارت و کنترل دقیق سطح
